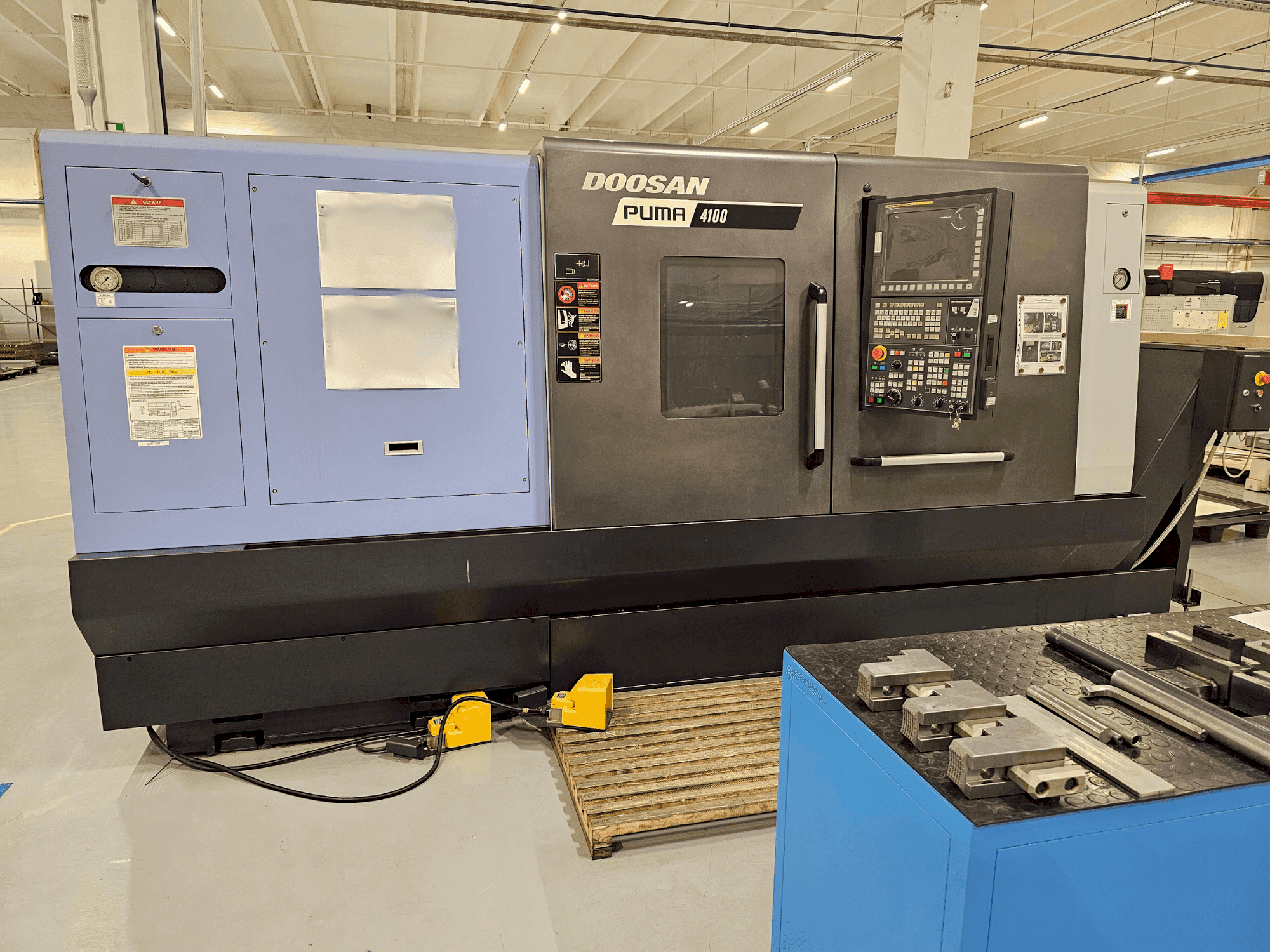

DOOSAN PUMA 4100B (2018)-maskinen framifrån

Tack för ditt besök

Denna maskin såldes nyligen. Utforska liknande tillgängliga maskiner eller skicka en förfrågan.

Se alla liknande maskiner

Se liknande maskiner

DOOSAN PUMA 4100B

Fotogalleri

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Såld

Har du fler frågor? Kontakta oss!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
Begagnad Horisontell svarv DOOSAN Puma 4100B - 2018 - till salu | GINDUMAC.COM

Visa på originalspråket

Denna DOOSAN Puma 4100B horisontella svarv tillverkades 2018 i Sydkorea. Den är utrustad med en maximal arbetsstyckesdiameter på 550 mm och en maximal arbetsstyckeslängd på 1042 mm. Styrd av en FANUC 0i-seriekontroll erbjuder den ett spindelvarvtal på 2000 rpm med en spindeleffekt på 35 kW (30 min) / 22 kW (kontinuerlig). Denna maskin rymmer 10 verktyg och har en A2-11 ASA-konisk storlek, vilket ger mångsidighet och precision vid bearbetningsoperationer. Den levereras med spåntransportör, hydraulik, smörj- och kylsystem. Maskinen har en gångtid på 796 timmar, är fortfarande under ström och kan inspekteras när som helst.

Översikt

märke: DOOSAN
år: 2018
MODELL: PUMA 4100B
produktionstimmar: 796
tillämpningstyp: Svarvning
Plats: Bulgarien
maskintyp: Horisontell svarv
styrenhetens märke: FANUC

Teknisk information - DOOSAN PUMA 4100B

Allmän information

Bredd: 4654 mm
Djup: 2056 mm
Höjd: 2194 mm
Maskinvikt: 9950 kg

Styrenhet

Märke: FANUC
Modell: 0i Series

Huvuddrev

Hastighetsfrekvens för spindel: 2000 1/MIN
Motorkraft i spindeln: 35/22 (30min/Cont.) kW
Verktyg avsmalnande: A2-11 ASA

Rörelse

X-AXEL Rörelse: 352mm
Z-AXEL Rörelse: 1105 mm

Verktyg

Antal stationer: 10

Media

Spåntransportör: Ja

Ytterligare utrustning

- Hydraulsystem // Tankkapacitet: 16 L, oljans viskositetsgrad: ISO VG32
- Smörjsystem // Tankkapacitet: 4,3 L, Utloppsvolym: 0,1 (50Hz) L/min, Oljans viskositetsgrad: ISO VG68
- Kylvätskesystem // Tankkapacitet: 365 L, Kylmedelsolja typ: Vattenlöslig skärvätska, Kylmedelspumpens motoreffekt: 0,4 kW, Kylmedelspump max. tryck: 0,15/0,1 (60/50Hz) MPa, Kylmedelspump max. flöde: 40 L/min
- Fullt kapslingschip och kylvätskesköld
- Främre dörrförregling Fotkontakt
- Hydraulisk kraftenhet
- Hydraulisk chuck & manövercylinder
- Arbets Ljus
- Spåntransportör

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Sväng över säng: 790mm // sväng över sadel: 590mm
- - Max vriddiameter: 550mm
- - Max vridlängd: 1042mm
- - Bar arbetsdiameter: 116,5 mm
- - Noggrannhet: positionering x, z: 0,01/0,02 mm
- - Repeterbarhet: ±0,002 / ±0,003
- - Drivmekanism - remdrift + växellåda standard chuckstorlek: 380(15”) mm // spindelnos: a2-11 asa // spindellagerdiameter (fram): Ø180 mm // spindelgenomgående håldiameter: Ø132 mm // hål av dragrör: Ø117. 5 mm
- - Max. Spindelvridmoment för svarvning: 2379 n. M
- - Stjärtstock - drivmekanism: programmerbar (drivstång + vagn) // pinnediameter: Ø120 mm // pinneslag: 120 mm // spetsstocksrörelse: 1000 mm // spetsstockscentrum: #5 dödpunkt mt
- - Revolver - verktygshållare monteringstyp: di bashållare // antal verktygsstationer: 10 st // revolverindexeringstyp: servodriven typ // revolverindexeringstid – full station: 1. 9 // od verktygsstorlek: 32x32 mm // max. Borrstångsstorlek: Ø60 mm // snabbgång x, z - axel: 16/20 m/min // kulskruv (diameter x ledning) – x axel: 40 x 8 mm // kulskruv (diameter x ledning) – z-axel : 50 x 10 mm // servomotoreffekt x, , z – axel: 4,0 / 7,0 kw
Kvalitativa maskinfördelar:
- - Verktygshållare & borrhylsa kit
- - Enkelt operativsystem
- - Doosan inte vägleda i
- - Programmerbar tail stock
- - Kylvätskepump 4 kw 1,0 mpa 30l/min
- - Verktygsställare automatisk
- - Signaltorn
- - Oljeskummare
- - Doosan verktygsbelastningsövervakning
- - Godtycklig gängning av hårda och slipade käftar

Extra information

- Styreffekt: 3Ph-AC220V/50Hz // Erforderlig effektkapacitet: 42,25 kVA // Tryckluftstillförsel, tryck: 0,5 MPa // Displayenhet storlek 15” färg // 380V – 220V Elkrafttransformator

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
