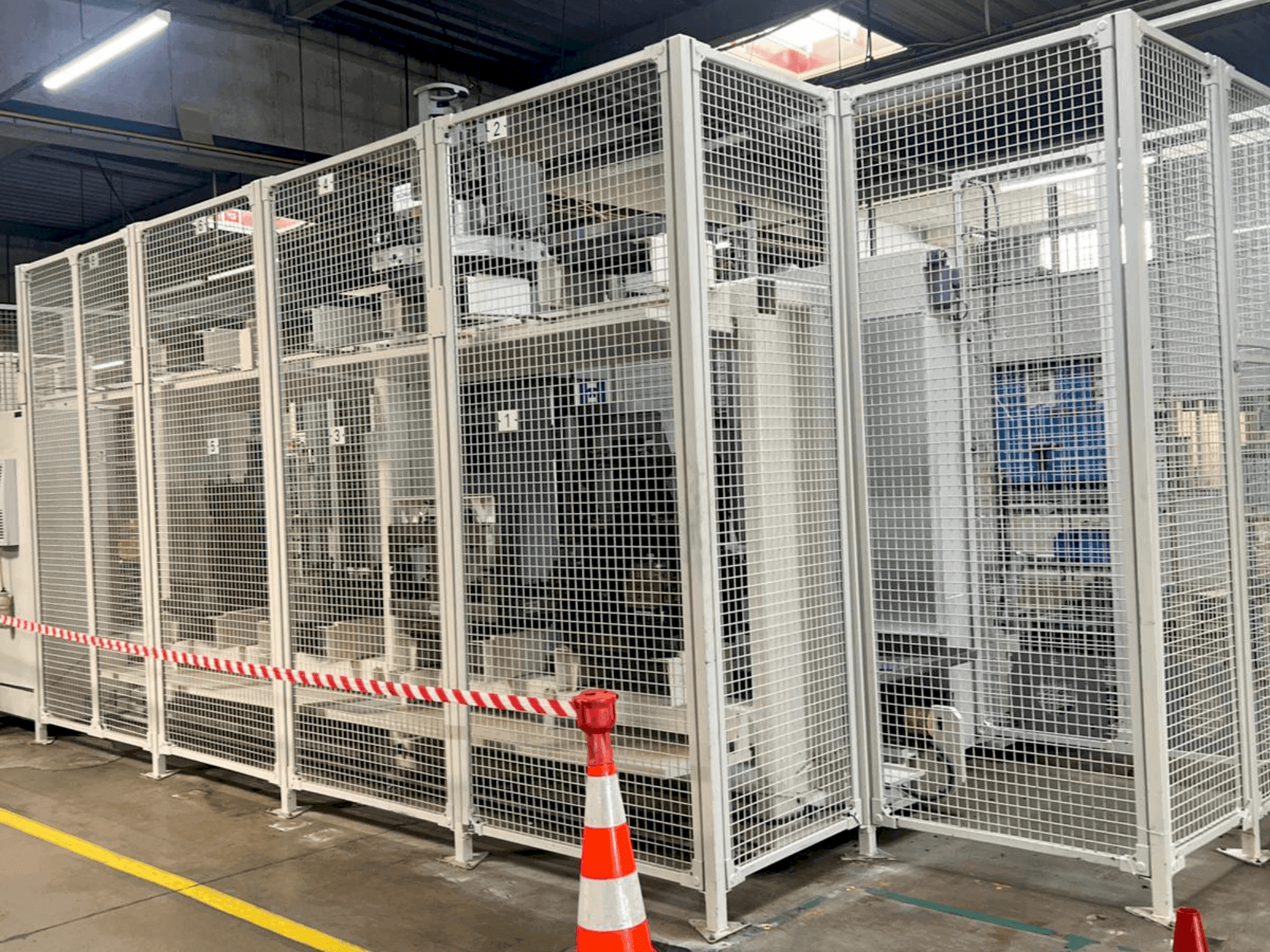

HELLER - MCH 250DE-MIL-HEL-2005-00004

Ytterligare utrustning

• - Magasintyp: Kedjemagasin / Magasinkapacitet: 50 till 100 verktyg (tillval)
• - Verktygssystem och magasin/hyllmagasin: 234 spår (SK), ökad verktygsviktkapacitet
• - X- och Y-axel: 15 000 N (vid S3 - 40 % arbetscykel) / Z-axel: 17 500 N (vid S3 - 40 % arbetscykel)
• - Hastigheter: Travershastighet (X, Y, Z): 50 000 mm/min / Acceleration (dynamiskt paket): 4,0 m/s² i X, Y och Z / Snabb travershastighet: 60 000 mm/min / Maximal acceleration: 7,0 m/ s²
• - Spindeldiameter (främre lager): 100 mm
• - Utökad spindelhastighet: 12 500 rpm
• - Drivenhet: Effekt/vridmoment [max.] (vid S6 = 40%): 43 kW / 822 Nm / Hastighetsområde: 45-12 500 RPM (förlängt)
• - Modell: Siemens GRM roterande bord med precisionspaket inklusive temperaturkompensation och precisionskylare
• - Division: 360 x 1° vinklar / Indexeringsnoggrannhet: 6 sekunder / Svängtider för 45°/180°: 2,7 s / 3,5 s
• - High Precision Division (tillval): 360 000 x 0,001° vinklar, indexeringsnoggrannhet 10 sekunder, svängtider för 45°/180°: 0,9 s / 1,8 s

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Hålaxelenhet (tillval) drivkraft/vridmoment [max. ]: 72 kw / 460 nm
  • - Förstärkt växellåda [max. ]: 60 kw / 1145 nm
  • - Travershastighet (x, y, z): 50 000 mm/min
  • - Acceleration: 7,0 m/s²
  • - Vridbord maximal tillåten spännvikt (centrerad): 800 dan
  • - Totalt effektbehov (grundläggande): ca. 79 kva
  • - Maximal verktygsvikt: 25 dan / maximalt verktygsmoment vid griparen: 2200 ncm / maximal verktygslängd: 600 mm (från spindelnosen) / maximal verktygsdiameter (alla spår upptagna): 112 mm (upp till 280 mm med spelrum)
  • - Chip-till-chip-tid: 4,1 s till 5. 1 s / verktygshållare: msk/pdk-hållare, inklusive luft- och kylvätsketillförsel
  • - Pallbytessystem och pallar/pallar: 2 standardpallar per gram specifikation och en extra pall med anpassad specifikation /pallstorlek: 630 x 630 mm /pallbytesnoggrannhet (x, y, z): 0,01 mm /pallbytestid: 12 s
• Kvalitativa maskinfördelar:
  • - Kylvätske- och spolsystem/kylvätskekylare: cfc-fri, kompatibel med vrf/ kylvätsketank (bas): ca. 1000 liter/ kylvätskepump (bas): vid 3 bar: 200 liter/min - vid 12 bar: 40 liter/min
  • - Installationsdata maskinvikt: ca. 19 000 dan / totalt effektbehov (bas): ca. 79 kva / strömförsörjning: 400 v / 50 hz / lufttryck: 6 bar
  • - Positionsmätningssystem
  • - Mätsystem: direkta, absoluta linjära skalor med högsta upplösning i x, y och z

Extra information

• - Maskinen är fortfarande under ström
