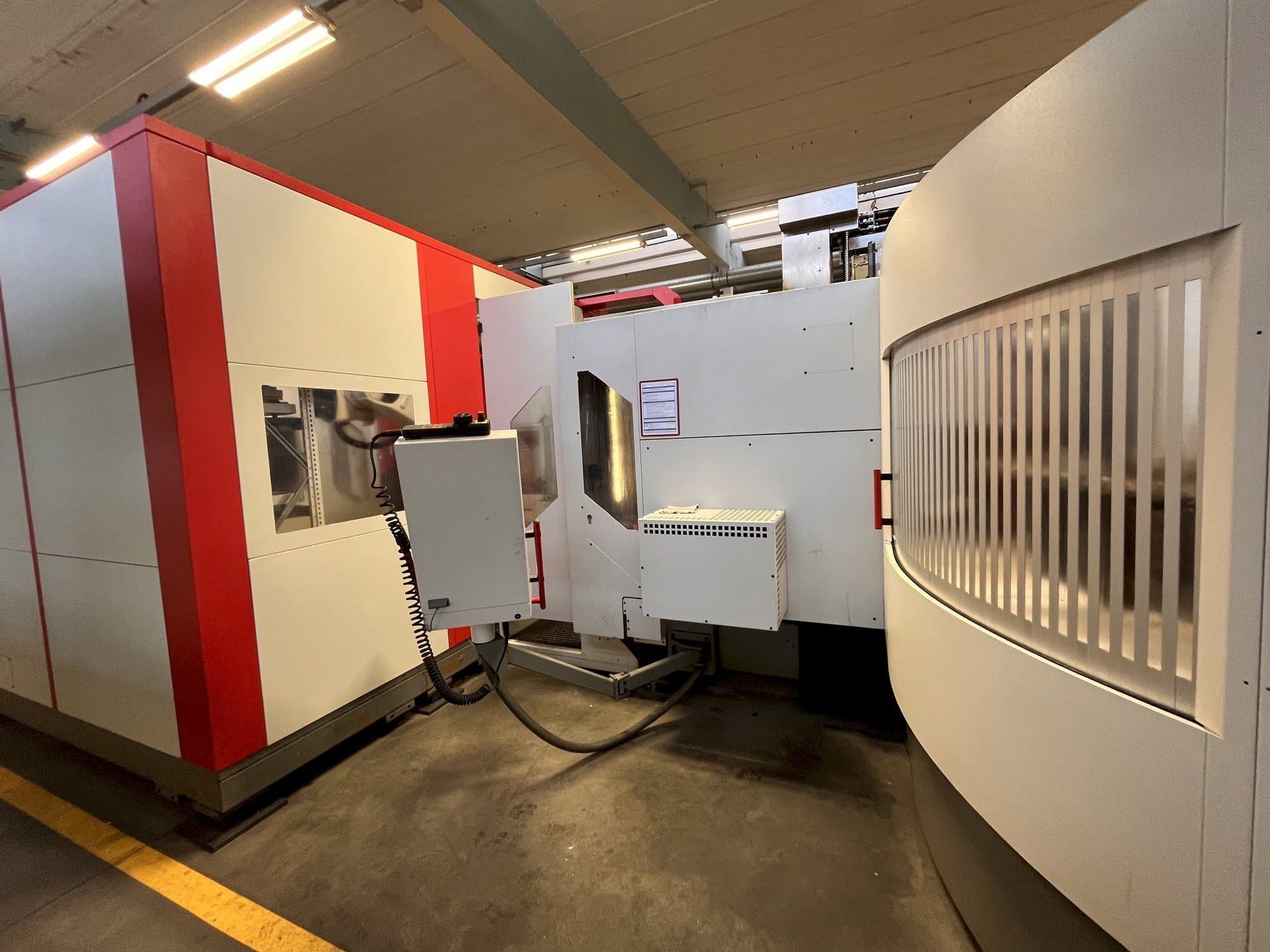

HERMLE RS1 Robot System-maskinen sedd från vänster sida

Tack för ditt besök

Denna maskin såldes nyligen. Utforska liknande tillgängliga maskiner eller skicka en förfrågan.

Se alla liknande maskiner

Se liknande maskiner

HERMLE RS1 Robot System

Fotogalleri

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Såld

Har du fler frågor? Kontakta oss!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
HERMLE RS1 robotsystem

Visa på originalspråket

Detta HERMLE RS1 robotsystem med 2 enheter Hermle C30 U, 5-axligt vertikalt maskincentrum tillverkat år 2009 och 2008 är utrustade med en HEIDENHAIN iTNC 530 styrenhet och har ett spindelvarvtal på 18000 rpm. Systemet levereras med en Automation KUKA KR 150-2 2000 Robot byggd 2008 som har 6 axlar med en maximal pallvikt på 140 kg.

Översikt

märke: HERMLE
år: 2009
MODELL: RS1 Robot System
tillämpningstyp: Fräsning
Plats: Tyskland
maskintyp: Vertikalt bearbetningscenter
styrenhetens märke: HEIDENHAIN

Teknisk information - HERMLE RS1 Robot System

Styrenhet

Modell: ITNC 530
Märke: HEIDENHAIN

Huvuddrev

Hastighetsfrekvens för spindel: 18000 1/MIN
Verktyg avsmalnande: HSK A63
Antal axlar: 5

Rörelse

X-AXEL Rörelse: 650 mm
Y-AXEL Rörelse: 600 mm
Z-AXEL Rörelse: 500 mm
A-axel Rörelse: +/- 115 º MM

Verktyg

Platser i lager: 32
Maxvikt: 8 kg
Maximal verktygsdiameter: 300 mm

Ytterligare utrustning

- cellen kommer med 25 pallar utan skruvstäd 1 pall på varje maskin och 23 på automatiken
- kommer med Renishaw touch-probe
- Spåntransportör ingår
- Den inre kylvätskans högtryckspump ingår inte

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Snabbmatning: 45000 mm/min - nc vridbart roterande bord diameter 280
- - Med erowa spännsystem 160 mm halsdimension - mts bottenplatta 320p/a 2-f. MediaÜ. 2-faldigt
- - Vridbord - ikz - flissorterare
- - Tryckluftstillförsel spindel mitt - automatisk kabindörr - statuslampa
- - Sänglindning - manuellt hytttak - losma utsugssystem
- - Elektronisk handratt - gångjärnsbandtransportör - placera extra magasin: 157
- - Verktygsmagasin: 157 spår, 6-faldig genommatning, automatisk lucka, temperaturkompensation
- - Antal last- och lossningsplatser: 8
- - Verktygsmått: blum wz brott/mått a1
- - Peksonde: 2x renishaw omp 40-2ls, plc förlängning 2:a mätsond
Kvalitativa maskinfördelar:
- - Robot kuka kr 150-2 2000:
- - 6-axlig, vikt: 1267 kg, masterdator som körs på windows 10, och soflex-datorer körs på windows xp. Pallställ 300x300 med 24 platser - varav 22 pallar i ställningen, varav 3 är kraftklämblock för fastspänning av automatiska klämmor.
- - 2 kubiska, 1x cylindriska - 1x manuellt klämblock
- - Pallställ 400x400 med 18 utrymmen - varav 17 pallar finns i stället
- - Lagringsplatser för råvaror:
- - 2x råvaruförråd för kubikdelar, 60 platser tillgängliga per lageryta. Råmaterial med måtten 50x15 kan laddas. - 2x råmaterialbrickor för cylindriska delar, 56 platser tillgängliga per bricka. Delar med 6 mm tapp kan laddas.
- - 2x extra gripare: 1x för cylindrisk, 1x för kubiska delar
- - Kuka med 6 axlar med en maximal pallvikt på 140 kg - kuka manuell styrenhet råvarulastning via extern uppställningsstation
- - Soflex orderhantering version 4. 27
- - Huvuddatorn körs på windows 10, soflex pcs körs på windows xp

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
