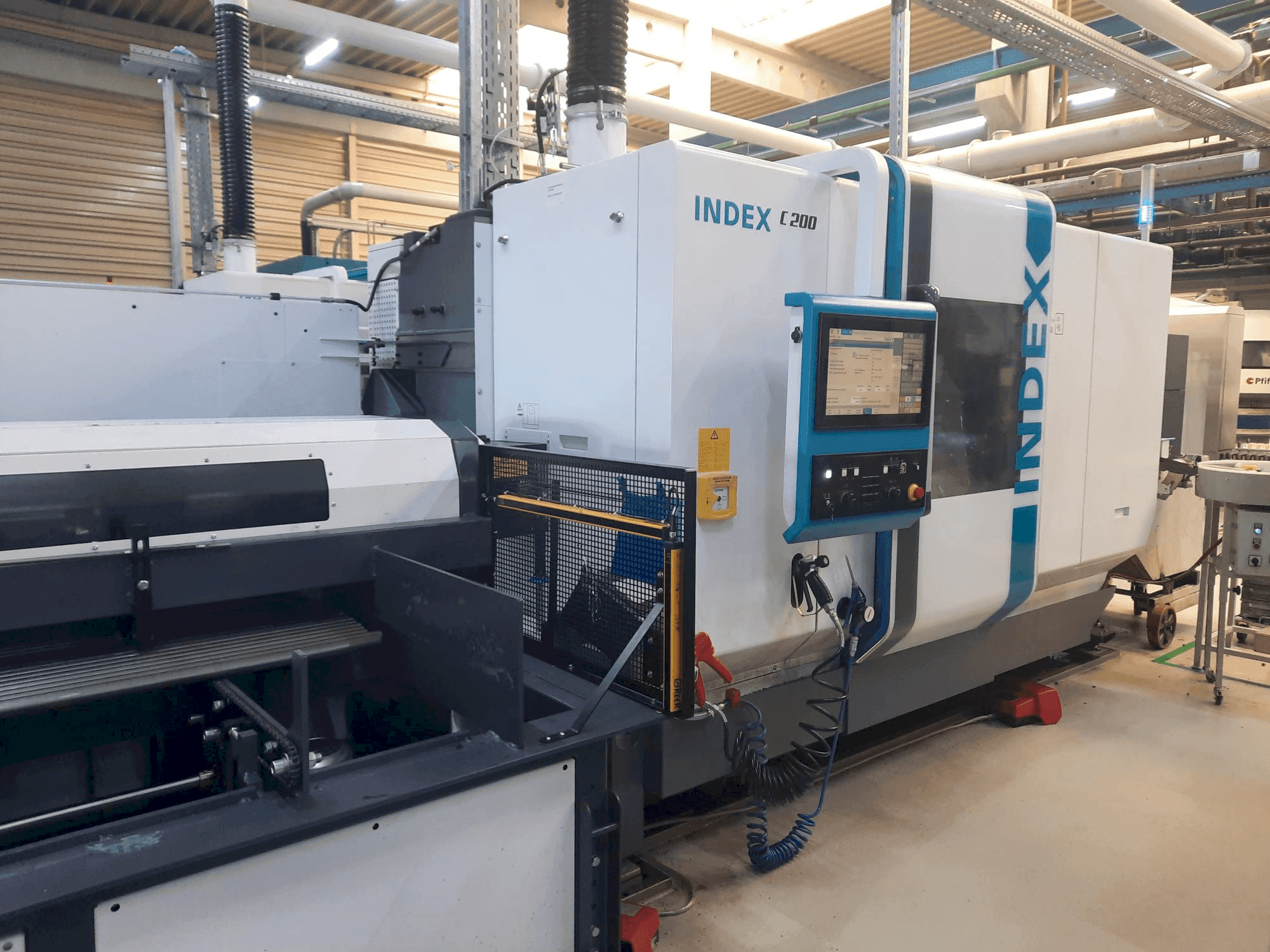

Index - C200DE-TUR-IND-2023-00001

Ytterligare utrustning

• - Mjukvarualternativ: OPC UA för huvuddatoranslutning (max. 200 variabler). ChipMaster-cykel för kontroll av spånbrott.
• - Miljödata: Ljudnivå: 73,8 dB(A)

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Styrsystem: baserat på sinumerik 840d lösningslinje (sl) med sinamics s120 frekvensomriktare. 18. 5" tft färgskärm med pct-touch (ip65). Siemens använder användargränssnitt på tyska.
  • - Gränssnitt: 4x usb 2. 0 (2 på kontrollpanelen, 2 i kontrollpanelen). Nätverkskapacitet för nc-dataöverföring (logiska enheter).
  • - Säkerhet: siemens säkerhetsintegrerad (profisafe).
  • - Revolvermekanik: hydraulisk låsning, växelströmsmotor med frontväxling. Driveffekt per verktygshållare: 10 kw (25 % ed), max. 8 000 rpm.
  • - Verktygshållare: cylindriskt skaft d25x48 (din69880) med w-spår för högre upprepningsnoggrannhet. Drivna verktyg möjliga i varje station (endast roterande i arbetsläge).
  • - Kylaggregat: 13 kw för hydraulik, spindlar och styrskåp. Anslutning för kylvatten (20°c ±2°c, 30 l/min, glykol 25 %).
  • - Spåntransportör: gångjärnsbandtransportör (tillverkad av knoll) med 180-liters behållare, utloppshöjd 840 mm. Kylsmörjmedelssystem: 750-liters behållare, 8-bar/20-80-bar pumpar.
  • - Stånglastargränssnitt: unimag4-kompatibelt (externa lastare kräver ett specifikt skydd). Maximal stånglängd: 1 035 mm (kort stångdrift). Gantry pick-up anordning: pneumatisk gripare (Ø 10-90 mm, max. 3,5 kg). Transportband med omkopplare för färdiga delar/restdelar.

Extra information

• - Styrenhet Driftspänning: 400V Styrspänning: 24V DC Frekvens: 50Hz Märkeffekt: 54kW Ansluten belastning: 65kVA Märkström: 94A Max. reservsäkring: 100A Main Drive Huvudspindel och motspindel Spindelhuvudmontering: OD 140mm, ID 85mm Frontlagerdiameter: 110mm Vridmoment max. (100%/40%): 125/170 Nm Spänntryck min./max.: 8/80 bar Kolvarea tryck: 57cm² Kolvarea spänning: 57cm² Tryckkraft max.: 45600 N Dragkraft max.: 45600 N C-axelmotor spindelns motor; vinkelmätningssystem direkt på spindeln Positionsspridning (VDI/DGQ 3441): Psmax = 0,01 grader Revolver Verktygsbärare 1 X-axel arbetsbana: 110mm X-axel snabbgång: 30m/min X-axelacceleration: 9m/s² X-axelns matningsbana kraft: Z-5000 Z-axel snabb: Z-5000 travers: 50m/min Z-axelacceleration: 9m/s² Z-axelns matningskraft: 5000N Y-axelns arbetsväg: 100mm Y-axelns snabbgång: 15m/min Y-axelns acceleration: 9m/s² Y-axelns matningskraft: 5000N Stationer: 14 D2-axlig axelhållare 8-axlig verktygshållare 8-axlig verktygshållare bana: 110mm X-axelns snabbgång: 30m/min X-axelns acceleration: 9m/s² X-axelns matningskraft: 5000N Z-axelns arbetsbana: 550mm Z-axelns snabbgång: 50m/min Z-axelns acceleration: 9m/sN² Z-axelns snabbgångskraft: 100 mm Y-axelns arbetsväg: 100 mm Y-axelns snabbgång: 500 mm travers: 15m/min Y-axelacceleration: 9m/s² Y-axelns matningskraft: 5000N Stationer: 14 med cylindrisk skafthållare D25x48 Verktygshållare 3 X-axel arbetsväg: 180mm X-axel snabbgång: 30m/min Station X-axel/matningskraft: 5-00 N Station: 5m 14 med cylindrisk skafthållare D25x48
