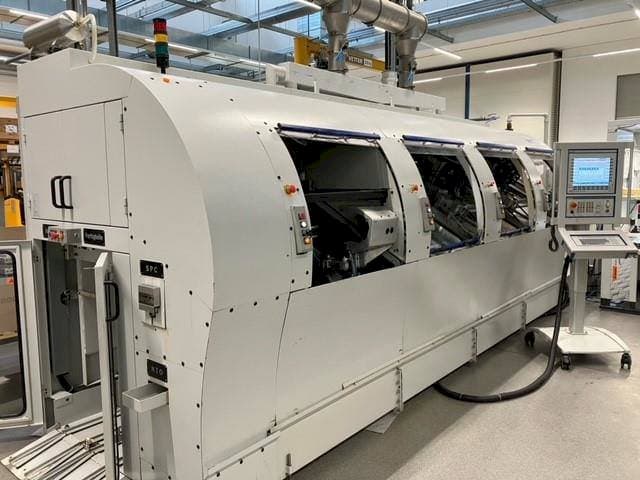

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Allmän information

• Bredd: 3000 mm
• Djup: 2200 mm
• Höjd: 1200 mm
• Maskinvikt: 16000 kg

Styrenhet

• Modell: MTX

Huvuddrev

• Hastighetsfrekvens för spindel: 15000 1/MIN
• Motorkraft i spindeln: 8 kW

Rörelse

• X-AXEL Rörelse: 570 mm
• X-AXEL Snabbmatning: 40 m/min
• Y-AXEL Rörelse: 320 mm
• Y-AXEL Snabbmatning: 40 m/min
• Z-AXEL Rörelse: 265 mm
• Z-AXEL Snabbmatning: 24 m/min
• B-axel Rörelse: ±130° MM
• C-AXEL Rörelse: 360° MM
• C-AXEL Snabbmatning: 40 m/min

Arbetsstycke

• Arbetsstyckets diameter över bordet: 150 mm
• Arbetsstyckets diameter över stativet: 150 mm
• Arbetstyckets diameter: 100 mm

Verktyg

• Platser i lager: 22
• Maxvikt: 2,5 kg
• Maximal verktygsdiameter: 63 mm
• Maximal verktygslängd: 105 mm
• Verktygshållare : HSK 40-A
