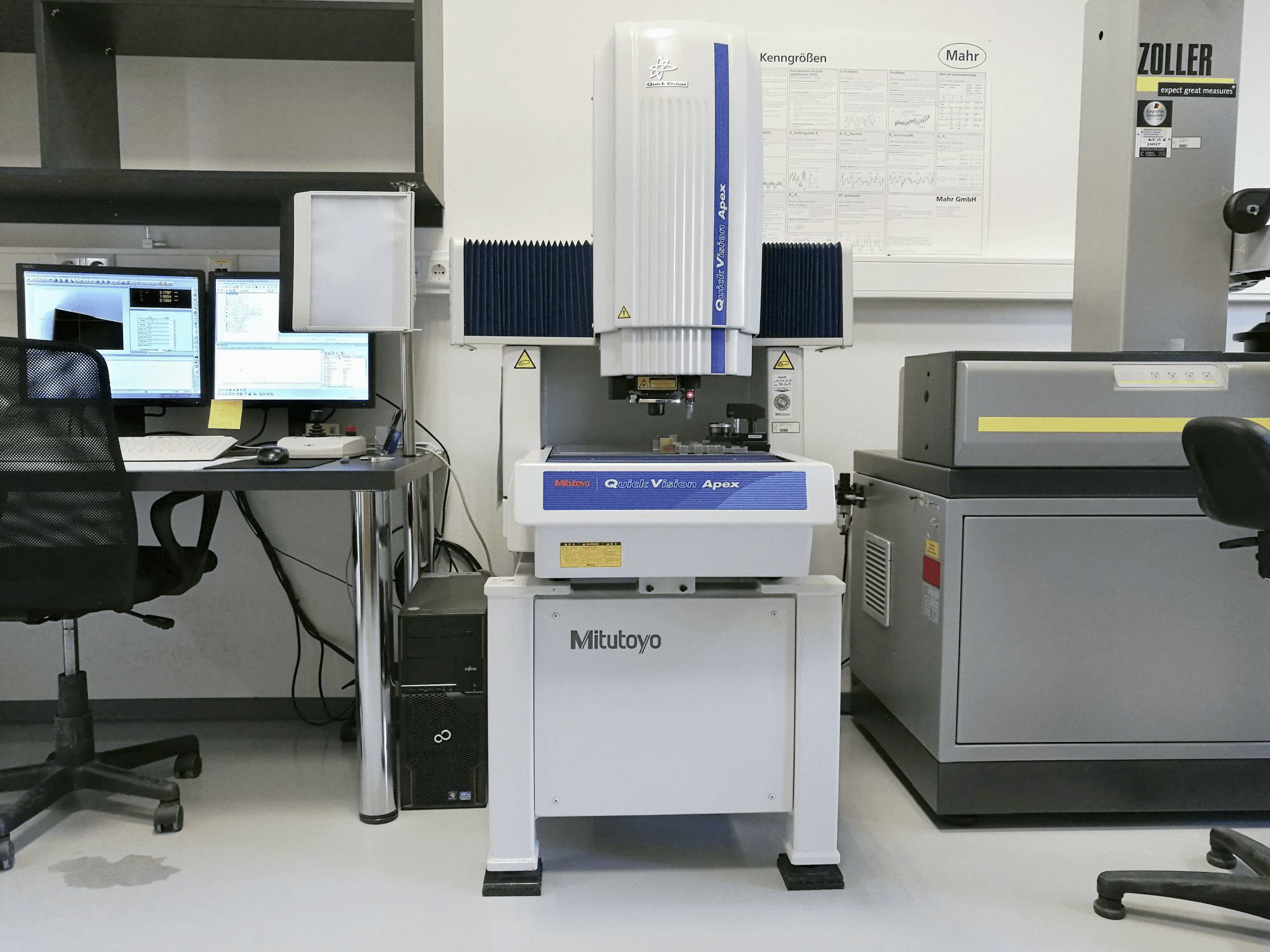

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Allmän information

• Bredd: 859 mm
• Djup: 951 mm
• Höjd: 1609 mm
• Maskinvikt: 360 kg

Styrenhet

• Version: 11.101
• Fjärrkontroll: Ja

Huvuddrev

• Kamera: Svartvit CCD-kamera med hög känslighet
• Belysning: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Upplösning: 0.0001 mm

Rörelse

• X-AXEL Rörelse: 300 mm
• X-AXEL Arbetsmatning: 300 mm/s
• X-AXEL Största felmätning: -0.761 µm
• X-AXEL Noggrannhet: E1x1-(1.5+3L/1000) µm
• Y-AXEL Rörelse: 200 mm
• Y-AXEL Arbetsmatning: 300 mm/s
• Y-AXEL Största felmätning: 0.488 µm
• Y-AXEL Noggrannhet: E1y2-(1.5+3L/1000) µm
• Z-AXEL Rörelse: 200 mm
• Z-AXEL Arbetsmatning: 300 mm/s
• Z-AXEL Största felmätning: -0.982 µm
• Z-AXEL Noggrannhet: E1z3-(1.5+4L/1000) µm
• X-Y-plan (Diagonal 1) Största felmätning: 1078 µm
• X-Y-plan (Diagonal 1) Noggrannhet: E2xy4-(2+4L/1000) µm
• X-Y-plan (Diagonal 2) Största felmätning: 1326 µm
• X-Y-plan (Diagonal 2) Noggrannhet: E2xy5-(2+4L/1000) µm

Arbetsstycke

• Arbetsstycke Z: 200 mm
• Vikt arbetsstycke: 20 kg

Bord

• Yttre längd: 399 mm
• Yttre bredd: 271 mm

Media

• Huvudsaklig elanslutning: 230 V / 50 Hz
