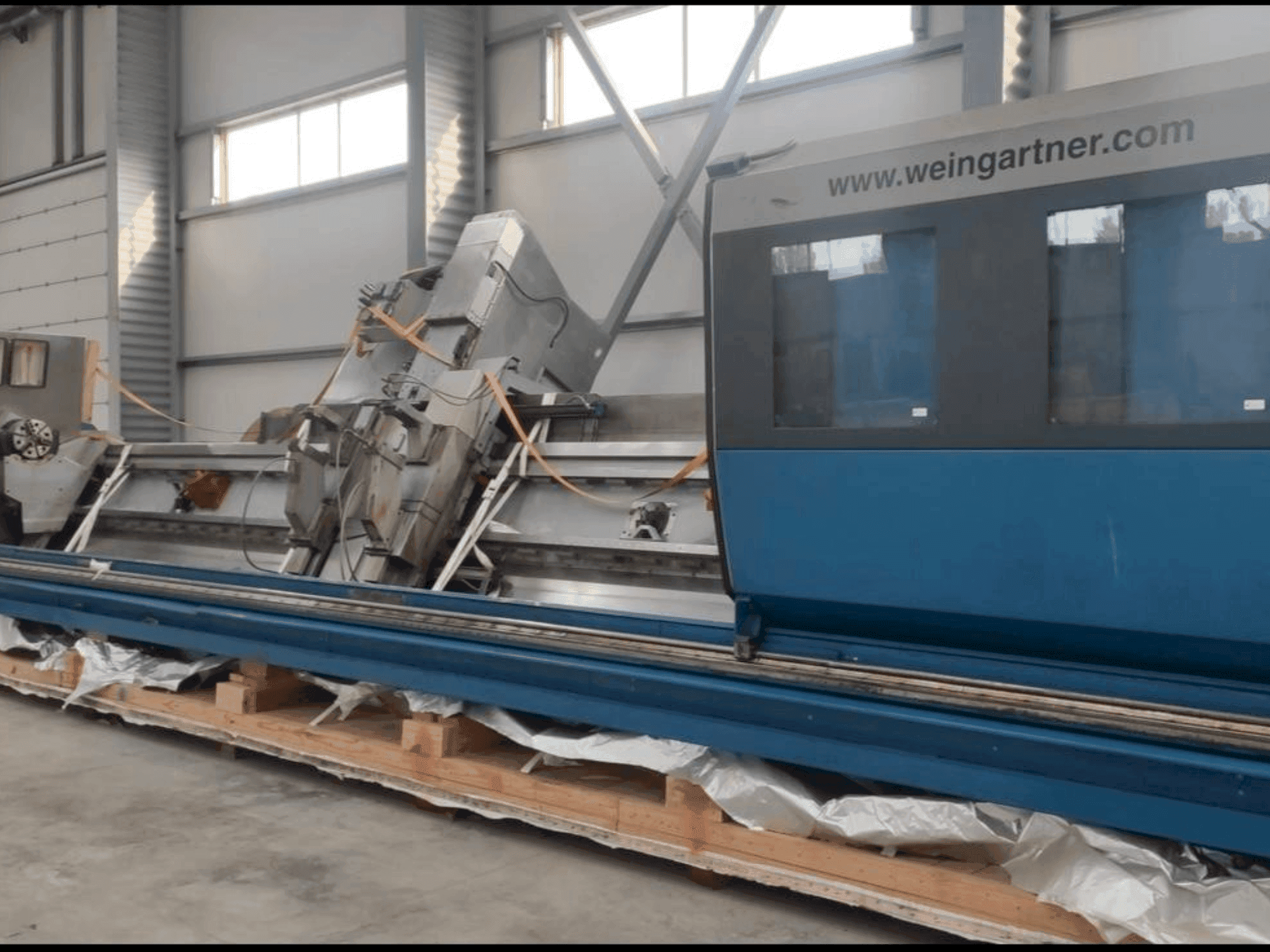

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Ytterligare utrustning

• - Headstock: Matning av AC-servomotor: 1FT6 105 – 8SF71 – 3AG1, Vridmoment tillgängligt vid huvudspindeln i S1-drift, Konisk växellåda: 4:1, Snäckväxel: 15:1, Totalt reduktionsförhållande: 60:1, Huvudspindelhöjd: 1550 mm, Huvudspindelhål: 108 mm, Chuck Gr. 315: Håldiameter: 95 mm, Max. tryck: 27 bar, Max. klämkraft vid 27 bar: 17500 daN, Utvändig klämning: 25 – 245 mm, Invändig klämning: 90 – 310 mm
• - Spåntransportör: Driveffekt: 1,1 kW, Utmatningsbredd: 250 mm, Utmatningshöjd: 850 mm, Spåntransport: 300 dm³/h
• - Hydraulik: Pumpleverans: 27 l/min, Max. systemtryck: 80 bar, Driveffekt: 4,6 kW, Tankkapacitet: 60 l, Oljekylare effekt: 0,3 kW
• - Fräsenhet PUFK-320: Perifer och Hobbing Fräsenhet, Svängaxel A matning av AC-servomotor: 1FT6 084 – 8AF71 – 3EL4, Planetväxellådans utväxling: 70:1, Utväxlingsförhållande: 3:1, Totalt reduktionsförhållande: 210 :1, Max. svänghastighet: 90°/sek., Svängområde: ±90°, Matning av AC-huvudspindelmotor: 1PH7 137 – 2NF22 – 0CJ2, Max. skärhuvudets diameter: 260 mm, Max. skärhuvudets hastighet: 300 min⁻¹
• - Peeling-enhet (tillval): Matning av AC-huvudspindelmotor: 1PH7 137 – 2NF22 – 0CC2, Utväxling: 2,4:1, Max. skärhuvudets hastighet: 1800 min⁻¹
• - Främre stabilt stöd: Diameterområde (fräsbackar): 25 – 220 mm, Max. klämkraft vid 80 bar (utan verkningsgrad): 1200 daN, Max. klämtryck: 80 bar
• - Bakre stadigt stöd: Diameterområde (fräsbackar långa): 25 – 220 mm, Max. klämkraft vid 80 bar (utan verkningsgrad): 1200 daN, Max. klämtryck: 80 bar
• - Bakaxel: Matning av AC-servomotor: 1FT6 064 – 6AF71 – 3EK4, konisk cylindrisk utväxling: 50:1, Snabbtravers max: 5000 mm/min, Quill diameter: 160 mm, Slag: 200 mm, Tryck vid 50 bar: 1500 daN, Spänning vid 50 bar: 1000 daN, Max. tryck: 50 bar
• - Arbetsstyckesstöd: Diameterområde: 70 – 220 mm
• - Totala maskinspecifikationer: Matningsspänning: 3 x 380 V ± 10 %, Cykel: 50 Hz ± 2 %, Max effekt: 57 kW, Max effekt: 100 A, Styrspänning: 24 V DC, Systemtryck (Pneumatik): 6 – 10 bar, luftförbrukning: 15 – 20 m³/timme, luftanslutning: ½”, Systemtryck (hydraulik): 90 bar

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Bearbetningsbara material: fräsning mellan centra: min. Längd: 585 mm, max. Längd: 8 620 mm, diameter: 25 – 220 mm
  • - Maskinkomponenter: maskinbas: avstånd för den längsgående glidskenan: 700 mm, längden på den längsgående glidbanan: 10 900 mm, vikt: 20 000 kg, längsgående glidbanan (z-axeln): matning med växelströmsservomotor: 1ft6 086 – 8af71 – 3ek4, konisk utväxling: 10:1, kulskruvdiameter: 80 mm, kulskruvsstigning: 20 mm, snabbgång max: 5000 mm/min, tvärslid (x-axel): matning av ac servomotor: 1ft6 086 – 1af71 – 3eh1, konisk utväxling: 6:1, kulskruvens diameter: 50 mm, kulskruvens stigning: 10 mm, snabbgång max: 5000 mm/min, tvärgående glidväg för fräsning: 256 mm, förskjuten glid (y-axel) : matning av växelströmsservomotor: 1ft6 084 – 1af71 – 3eh1, konisk utväxling: 6:1, kulskruvdiameter: 50 mm, kulskruvsstigning: 10 mm, snabbgång max: 3000 mm/min, tvärgående rörelseväg för fräsning: 250 mm
  • - Hög precision och robust konstruktion med avancerad servomotorstyrning, mångsidiga bearbetningsmöjligheter med flera enheter och stadiga stöd
• Kvalitativa maskinfördelar:
  • - Förbättrad precision med avancerade utväxlingar och kulskruvsmekanismer, effektiv drift med höga snabba travershastigheter

Extra information

• - Maskinen är fortfarande under ström

Betalningsvillkor

• Förskottsbetalning

• Finansiering av tillgångar
